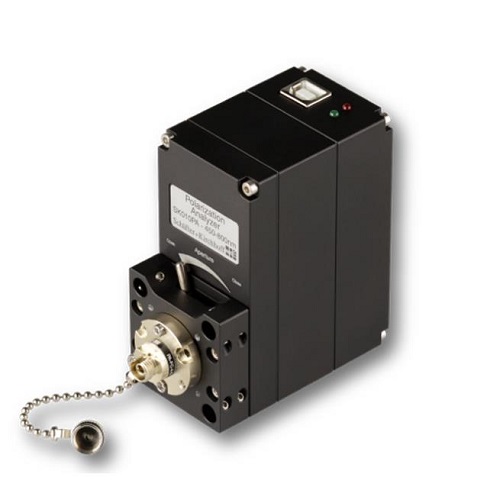

偏振分析仪SK010PA系列是一种将光束耦合到保偏光纤中或自由空间使用的通用测量和测试系统，其即插即用，可直接连接到Windows设备的USB端口。该设备结构紧凑，可以很容易地集成到现有系统中，并快速进行对准和测量。偏振态测量时Stokes参量可在软件界面实时显示，软件界面上的Poincaré描绘了偏振状态。提供的偏振分析仪标配以下附件：FC/APC光纤适配器、USB数据线和M4螺纹转接件，方便用户使用。
1） 主要特点
ü多种工作波长可选
ü通过配件转换自由空间或光纤耦合输入
ü软件操作简便，方便调节和测量设置
ü偏振态测量包括：四个Stokes参量、偏振消光比（PER）、偏振度（DOP）、椭偏度
ü提供保偏光纤的保偏性能评估和偏振对准的软件程序
2） 基本参数
Order Code | SK010PA-NIR |
Wavelength range | 700-1100nm；350-1660nm可选 |
Interface | USB 2.0 |
Power Supply | via USB |
Fiber adapter | FC-APC(standard) |
Free beam diameter | max. 4mm |
Power range | 0.01-50mW |
Sampling rate | 15Hz |
SOP accuracy | ±0.4° |
PER accuracy | PER dependent, 0.5dB@25dB |
DOP accuracy | 5% |
Warm-up time | 5 min |
Housing | 40x70x82mm(WxLxH) |
Temperature range | 10-36°C |
System requirements | WINDOWS 10/7/VISTA/XP (32/64 Bit) |
Weight | 390g |
3） 测量方法
偏振分析仪使用时需将光束先通过自由空间或FC/APC光纤接口输入到靶面，分析仪内部集成了四分之一波片和偏振片，可通过旋转波片方向调节入射光偏振态，使其透过与偏振片偏振方向一致的偏振光。光电探测器接收到光信号，软件通过分析光电二极管信号和四分之一波片的时间/位置信息，得到相应的Stokes参量。然后在Poincaré球面上描绘偏振状态，因此，偏振状态的任何变化都可以直接观测到。SK010PA系列还标配有M4螺纹转接件可用于固定偏振分析仪。
关于耦合进PM光纤与自由空间光测量，请连续我们获取详细资料。
4） 偏振分析仪其他应用
联系我们获取详细资料。
5） 订购举例
详见产品彩页部分。
